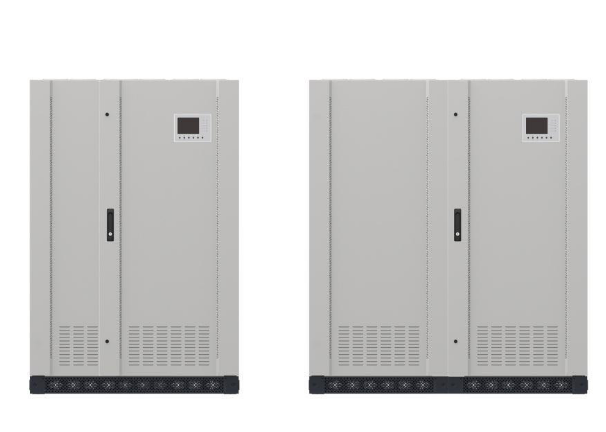

工业级ups系列(10k-800kva)


概述

工业级ups系列,是针对电厂、石化、冶金行业或其他常规设备供电系统等相对特殊的运行环境而专门设计的,采用输入输出双隔离设计,有效增强ups抗电压和负载的冲击能力;采用先进的dsp数字控制技术、使整机具有很高的可靠度和快速的暂态反应;整机采用模块化的设计,维护非常简单。

适用范围
电厂、石油石化、冶金行业、印刷行业、制造行业

产品特点
1.物理环境

所有电路板均喷涂防腐蚀绝缘漆,具有绝缘、防潮、防漏电、防震、防 尘、防腐蚀、防老化、耐电晕能力
通风方式下进上出,自然对流,独立风道,热分流设计适应高温、高湿、粉尘、盐碱、腐蚀性气体、震动等恶劣的工作环境

2.电力环境
极宽的输入电压和频率范围,可适应恶劣的电网环境能够承受剧烈的负载波动冲击,抵御和消除各种电网质量问题,如谐波 过压、欠压、 突波、电压下陷、停电、过载、短路、浪涌电流等发电机模式下,兼容错相运行

3.负载环境
适应于各种工况负载,如重载机械、生产线设备、dcs系统在没有市电的情况下可通过电池实现直流冷启动坚固设计,可承受强过载和短路电流冲击与负功

4.可靠性
设计寿命大于20年,可在40摄氏度的环境温度下正常工作,多机并联实现冗余或增容,确保负载在各种情况下的供电安全,可接入两路独立的市电,适应双电源供电系统,输入和输出隔离变压器可以实现ups完全电隔离,三进单出ups可以外接蓄电池组或220伏直流屏,逻辑电源均采用冗余设计

5.安装和维护
全正面安装与维护设计,易于集成到整体系统中(发电机,配电柜)

6.定制化
特殊尺寸、特殊颜色 、特殊防护等级

7.尺寸
(宽度800mm-2000mm,深度800,高度1800mm 2260mm三进单出10k-120k(直流母线:110v220v384v)三进三出10k-200k(直流母线:384v)

技术规格和参数如下:
三进单出384v

机种

giant  ind 31-10k

giant ind 31-20k

giant ind 31-30k

giant  ind 31-40k

giant ind 31-60k

giant ind 31-80k

giant ind

31-100k

giant ind

31-120k

容量

10kva/8kw

20kva/16kw

30kva/24kw

40kva/32kw

60kva/48kw

80kva/64kw

100kva/80kw

120kva/96kw

输入

额定电压

3x380vac(3相 地线或3相 n线 地线)

电压范围

304vac~456vac

频率范围

50hz±5 hz(±10%)

输出

额定电压

220vac/230vac/240vac(可选)

接线方式

单相3线(1相 n线 地线)

输出波形

纯正弦波

输出电压

稳态

±1%

稳压精度

动态

±5%

输出频率

50hz

输出频率精度

±1%

频率跟踪范围

±5hz(等同旁路工作范围)

频率跟踪速率

1~2hz/秒

输出频率

0.8

输出电流峰值系数

3:1

输出波形失真度(thdv)

<2%(线性负载)

<4%(非线性负载)

动态电压瞬变范围

0%-100%-0%(r负载)<±5%:20%->100%-20%(r负载)<±3%

电压瞬变恢复时间(第三等级)

0%~100%rcd负载:<60 ms恢复到额定电压的90%

输出电压相位偏差

120°±1%(平衡负载)

120°±2%(半载不平衡负载)

转换时间

0毫秒

过载能力

0%~110%可持续运行;110%~150%可运行1~10分钟;>160%可运行200毫秒

短路能力

60~100毫秒

暂态响应时间

<5毫秒

旁路

接线方式

三相3线(1相 n线 地线)

输入电压范围

220vac±25%

过载能力

1.5ln~1.8于1小时到30秒内

短路能力

1.8ln~>2.0于30秒~200毫秒内

系统

效率(线性负载)

≥90%

节能模式(非并联机型)

紧急开关

安规标准

iec 61000-4-5浪涌保护,iec 62040-2 emc/emi,iec 62040-1安规

电池/充电

整流器

整流器

6脉冲



整流器电压

384vdc



充电电压

395vdc~435vdc(可调整)



充电电流(最大)

20a

40a

40a

40a

40a

40a

40a

40a

电池

电池型号

铅酸电池



数量

29~32可调整



直流逆二极管



冷启动

物理性能

ip防护等级

ip20(预设),ip21/ip31(可选)

机柜尺寸(深x宽x高)mm

800×800x1800

800x1200x1800

机柜净重(公斤)

360

400

337

490

610

680

900

920

使用环境

工作温度

0~35°c持续运行,40°℃时满载运行8小时(额定输入电压,电池充电,无过载),45°c时降至85%线性载

相对湿度

0~90%不结露

噪音

少于70bb@1米

控制管理

modbus     rs-232/rs485

支持window®2000/2003/xp/vista/2008/7/8,linux和mac

干接点接口

6个输出接点及2个输入接点

可选snnp

电源管理支持snmp管理与网络管理


三进三出384v

机种

giant ind
33-10k

giant ind
33-15k

giant ind
33-20k

giant ind

33-30k

giant ind
33-40k

giant ind
33-60k

giant ind
33-80k

giant ind
33-100k

giant ind
33-120k

giant ind
33-160k

giant ind
33-200k

giant ind
33-250k

giant ind
33-300k

giant ind
33-400k

容量

10kva/
8kw

15kva/ 12kw

20kva/ 16kw

30kva/
24kw

40kva/
48kw

60kva/
48kw

80kva/
64kw

100kva/
80kw

120kva/
96kw

160kva/
128kw

200kva/
160kw

250kva/
200kw

300kva/
240kw

400kva/
320kw

                            输入

额定电压

3×380vac/400vac/415vac(3相 n或3相 n线 地线)

电压范

304vac~456vac

频率范围

50hz±5 hz(±10%)

                             输出

额定电压

220vac/230vac/240vac(可选)

接线方式

三相5线(3相 n线 地线)

输出波形

纯正弦波

输出电压

稳压精度

稳态

±1%

动态

±5%

输出频率

50hz

输出频率精度

±1%

频率跟踪范围

±5hz(等同旁路工作范围)

频率跟踪速率

1~2hz/秒

输出频率

0.8

输出电流峰值系数

3:1

输出波形失真度(thdv)

<2%(线性负载)

<4%(非线性负载

动态电压瞬变范围

0%->100%-0%(r负载)<±5%:20%->100%-20%(r负载)<±3%

电压瞬变恢复时间(第三等级)

0%~100%rcd负载:<60 ms恢复到额定电压的90%正常电压

输出电压相位偏差

120±1%  (平衡负载)

120°±2%(半载不平衡负载

转换时间

0亳秒

过载能力

0%~110%可持续运行;110%~150%可运行1~10分钟;>160%可运行200毫秒

短路能力

60~100毫秒

暂态响应时间

<5毫秒

                               旁路

接线方式

三相5线(3相 n线 地线)

输入电压范围

220vac±25%

过载能力

1.5ln~1.8于1小时到30秒内

短路能力

1.8ln~>2.0于30秒~200毫秒内

系统

效率(线性负载)

90%

90%

91%

91%

91%

91%

92%

92%

92%

92%

92%

92%

93%

93%

节能模式(非并联机型)

紧急开关

安规标准

iec 61000-4-5突波电击保护

电池/充电



整流器

整流器

6脉冲

6脉冲或12脉冲

整流器电压

384vdc

充电电压

395vdc~435vdc(可调整)

充电电流(最大)

20a

20a

40a

40a

40a

40a

40a

40a

40a

50a

50a

50a

70a

70a

电池

电池型号

铅酸电池

数量

29~32可调整

直流逆二极管

冷启动

                                  物理性能

ip防护等级

ip20(预设),ip21/ip31(可选)

机柜尺寸(深x宽x高)mm

800x800x1800

800x1200x1800

800x1600x1800

850x1630x1900

900x1800x1900

机柜净重(公斤)

260

270

330

390

427

482

563

760

807

896

1131

1750

2100

2500

                                使用环境

工作温度

o~35°c持续运行,40°℃时满载运行8小时(额定输入电压,电池充电,无过载),45°℃时降至85%线性载

相对湿度

0~90%不结露

噪音

少于70bb@1米

少于72bb@1米

控制管理



modbus rs-232/r5485

支持window®2000/2003/xp/vista,window®2008/7/8,linux和mac

干接点接口

6个输出,2个输入

可选sn np

电源管理支持snmp管理与网络管理

 三进三出480v

机种

giant ind 33-100k

giant ind
33-120k

giant ind
33-160k

giant ind
33-200k

giant ind
33-250k

giant ind
33-300k

giant ind
33-400k

giant ind
33-500k

giant ind
33-600k

giant ind 33-800k

容量

100kv a/90kw

120kva/
108kw

160k va/
144kw

200kva/
180kw

250kva/
225kw

300kva/
270kw

400kva/
360kw

500kva /
450kw

600kva/
540kw

800kva/
720kw

输入

额定电压

3×380vac/400vac/415vac(3相 地线)

电压范围

304vac~456vac

频率范围

45hz-65 hz

输出

额定电压

380vac/400vac/415vac(可选)

接线方式

三相5线(3相 n线 地线)

输出波形

纯正弦波

输出电压

稳压精度

稳态

±1%

动态

±5%

输出频率

50hz或65hz

输出频率精度

±0.05%

频率跟踪范围

±5hz(等同旁路工作范围)

频率跟踪速率

1~2hz/秒

输出频率

0.9

输出电流峰值系数

3:1

输出波形失真度(thdv)

<1%(线性也载

<3%(非线性负载)

动态电压瞬变范围

0%->100%-0%负载:≤1%

电压瞬变恢复时间(第三等级)

0%~100%rcd负载:<20毫秒恢复到额定电压的90%

输出电压相位偏差

120°±1%

转换时间

0毫秒

过载能力

110%可运行60分钟,125%可运行10分钟,150%可运行1分钟,200%可运行7秒钟

短路能力

180%负载时1秒钟保护

暂态响应时间

<10毫秒

旁路

接线方式

三相5线(3相 n线 地线)

输入电压范围

220vac±15%(设置范围±10%~25%

过载能力

110%可运行60分钟;125%可运行10分钟;150%可运行1分钟

短路能力

1秒(功率x7),500毫秒(功率×8),200毫秒(功率x9),100毫秒(功率x10),100毫秒(功率x14)

系统

效率(线性负载

93%

93%

93.5%

93.5%

93.5%

93%

93%

93%

93%

94.5%

节能模式(非并联机型)

紧急开关

安规标准

ec 60529 iec 60664 iec 60775

电池/充电

坚沉器

整流器

igbt

整流器电压

480vdc

充电电压

524vdc~576vdc(可调整)

542vdc~576vdc(可调整)

充电电流(最大)

20a

24a

32a

40a

50a

50a

70a

70a

70a

135a



电池

电池型号

铅酸电池

数量

40~43颗可调整

直流逆二极管

冷启动

物理性能

ip防护等级

ip20(预设)

机柜尺寸(深x宽x高)mm

850x800x1900

850x1200x1800

1000x1500x1900

1000x2100x1900

1000x3200 x1900

机柜净重(公斤】

656

700

800

910

1000

1400

1700

2100

2400

3950

使用环境

工作温度

0~35°c持续运行,40°℃时满载运行8小时(额定输入电压,电池充电,无过载),45°℃时降至85%线性载

相对湿度

0~90%不结露

噪音

少于70bb@1米

少于72bb@ 1米

控制管理

modbus     rs-232/rs485

支持window®2000/2003/xp/vista,window®2008/7/8,linux和mac

干接点接口

3个输出,2个输入

可选sn np

电源管理支持snmp管理与网络管理
