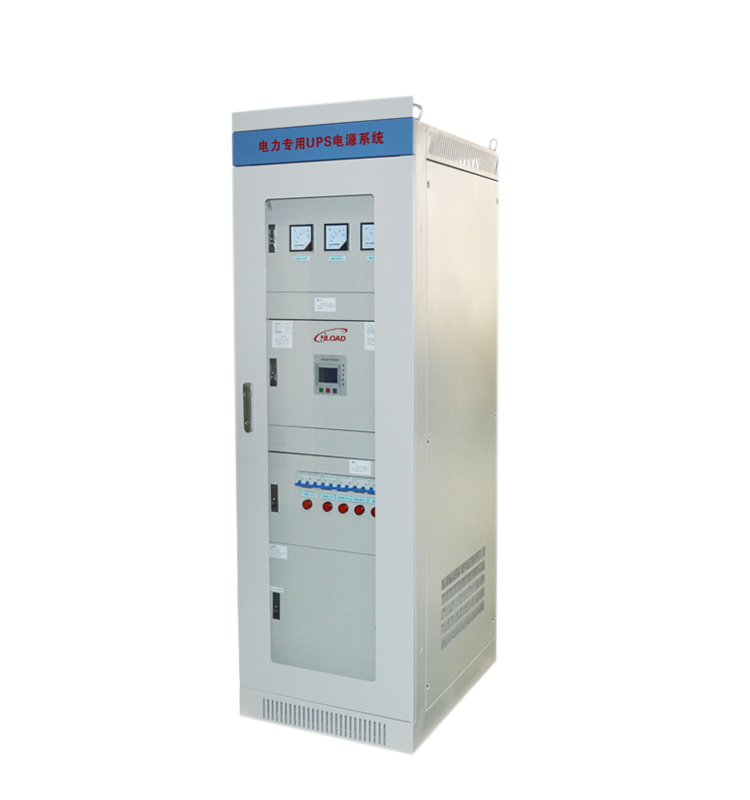

dl系列ups3-120kva

概述

dl系列ups，是我公司专为电力部门设计的在线式正弦波不间断电源系统，广泛应用于发电厂、变电站、配电所等。该系列ups采用cpu控制,运用高频载波技术及igbt功率器件，具有双变换、在线式、零转换等特点。市电正常时，单相220vac（或三相380vac）经过隔离、整流滤波后变成直流,直流通过逆变器变成交流后再提供给负载供电；若交流电网输入异常或断电时，则由电力系统后备的110vdc或220vdc直流屏经逆止二极管逆变供电。当直流屏欠压或断电时，静态开关切换到旁路供电；市电恢复正常时，自动切换到市电逆变供电。若逆变器过载或故障时，转为旁路供电，同时发出警告信号。dl系列是海诺泰公司是针对中国电力的发展需求，专为

发电厂.变电站.配电所设计的电源产品，具有双变换在线式零延时转换功能。主要用于电力远动.rtu.电力载波.电力监控等。

主要性能特点
◆双变换在线式工作模式,纯正弦波输出
◆三端口电气隔离
◆cpu智能型检测及控制
◆静态开关零间断切换
◆无源干接点和rs232/485监控
◆具有过压、欠压、过流、过热、短路等多种保护功能
◆lcd,led操作监控界面
◆采用电力标准屏柜设计
◆直观的机械式表头指示

主要技术参数

单进单出型

型号	dl1103	dl1108	dl1110	dl1115
标称容量	3kva	8kva	10kva	15kva
工作方式及原理	在线式供电、静态旁路开关(无间切换),双重转换技术，输入输出完全隔离
交流输入
相数	单相三线single-phasel,n g
输入电压	220v±20%
输入频率	50hz±10%
输入功因	≥0.8
交流输出
相数	单相三线single-phasel,n g
输出电压	220v±1%
输出频率	50/60±0.1hz
输出功因	0.8
输出波形	正弦波
总谐波失真	线性负载<3%,非线性负载<5%
动态电压瞬变范围	±5%(负载0～100%跃变)
瞬间变恢复时间	<20ms
过载能力	>125%,1min;>150%,200ms
直流输入
标称直流电压	110v/220v
直流电压范围	(90-150)/(180-300)
系统指标
满载效率	>90%
切换时间	0ms
通讯接口	无源干接点/rs232
运行温度	0-40℃
相对湿度	30%-90%(无凝结；non-condensing)
运行高度	<2000m,超过此高度降额使用，每上升100m,额定功率下降1%,最高4000m
冷却方式	强制通风(温控式)
噪音	<60db		<65db
箱体颜色	灰白色(可选)
外形尺寸(w×d×h)mm	800x600x2260/800x800x2260
主机重量	230	330	380	460
选件	rs485/网络适配器(snmp)
输入输出配电柜/防雷装置/旁路稳压柜/可根据要求设计机柜尺寸

三进单出型

型号

dl3310

dl3315

dl3320

dl3330

dl3340

dl3360

dl3380

标称容量

10kva

15kva

20kva

30kva

40kva

60kva

80kva

工作方式及原理

在线式供电、静态旁路开关(无间切换),双重转换技术，输入输出完全隔离

交流输入

相数

三相五线

输入电压

220v±1%

输入频率

50/60hz±10%

输入功因

≥0.8

交流输出

相数

单相三线single-phasel,n g

输出电压

380v±1%

输出频率

50/60±0.1hz

输出功因

0.8

输出波形

正弦波

总谐波失真

线性负载<3%,非线性负载<5%

动态电压瞬变范围

±5%(负载0～100%跃变)

瞬变恢复时间

<20ms

过载能力

>125%,1min;>150%,200ms

直流输入

标称直流电压

110v/220v

直流电压范围

(90-150v)/(180-300v)

系统指标

满载效率

>90%

切换时间

0ms

通讯接口

无源干接点/rs232

运行温度

0-40℃

相对湿度

30%-90%(无凝结；non-condensing)

运行高度

<2000m,超过此高度降额使用，每上升100m,额定功率下降1%,最高4000m;

冷却方式

强制通风(温控式),智能风扇

噪音

<60db

<65db

箱体颜色

灰白色(可选)

外形尺寸(wxdxh)mm

800x600x2260/800x800x2260

1000x800x2260

主机重至

258

350

400

480

580

650

900

选件

rs485/网络适配器(snmp)

输入输出配电柜/防雷装置/旁路稳压柜/可根据要求设计机柜尺寸

三进三出型

型号

dl3310

dl3315

dl3320

dl3330

dl3340

dl3360

dl3380

标称容量

10kva

15kva

20kva

30kva

40kva

60kva

80kva

工作方式及原理

在线式供电、静态旁路开关(无间切换),双重转换技术，输入输出完全隔离

交流输入

相数

三相五线

输入电压

380v±20%

输入频率

50hz±10%

输入功因

≥0.8

交流输出

相数

三相五线

输出电压

380v±1%

输出频率

50/60±0.1hz

输出功因

0.8

输出波形

正弦波

总谐波失真

线性负载<3%,非线性负载<5%

动态电压瞬变范围

±5%(负载0～100%跃变)

瞬变恢复时间

<20ms

过载能力

>125%,1min;>150%,200ms

直流输入

标称直流电压

110v/220v

直流电压范围

(90-150v)/(180-300v)

系统指标

满载效率

>90%

切换时间

0ms

通讯接口

无源干接点/rs232

运行温度

0-40℃

相对湿度

30%-90%(无凝结；non-condensing)

运行高度

<2000m,超过此高度降额使用，每上升100m,额定功率下降1%,最高4000m;1%

冷却方式

强制通风(温控式),智能风扇

噪音

<60db

<65db

箱体颜色

灰白色(可选)

外形尺寸(wxdxh)mm

800x600x2260/800x800x2260

1000x800x2260

主机重量

278

380

430

510

620

690

940

选件

rs485/网络适配器(snmp)

输入输出配电柜/防雷装置/旁路稳压柜/可根据要求设计机柜尺寸
